¿Qué hay de nuestro cuadro eléctrico?

Algunos de los problemas que podrían afectar al cuadro eléctrico de nuestra vivienda o local son variados:

Instalaciones desfasadas.

Secciones de cableado insuficiente, muchas encimeras y calentadores que funcionaban a gas ahora son vitrocerámicas a luz y termos eléctricos. Las reformas de las cocinas no suelen incluir cambiar el cableado eléctrico y por ende tampoco se actualiza el cuadro eléctrico.

También están las sobretensiones transitorias y permantentes.

Los fallos suelen provocar cortes de luz, daños en electrodomésticos o en algunos casos incendios.

Tipo de red eléctrica: TT (Dominante en España/Iberdrola): Neutro a tierra en red, tierra independiente en el consumidor.

^{Según el Reglamento Electrotécnico de Baja Tensión que entró en vigor con carácter obligatorio el 19 de septiembre de 2003 a continuación vemos cuales son obligatorios:}

Componentes obligatorios en un cuadro eléctrico

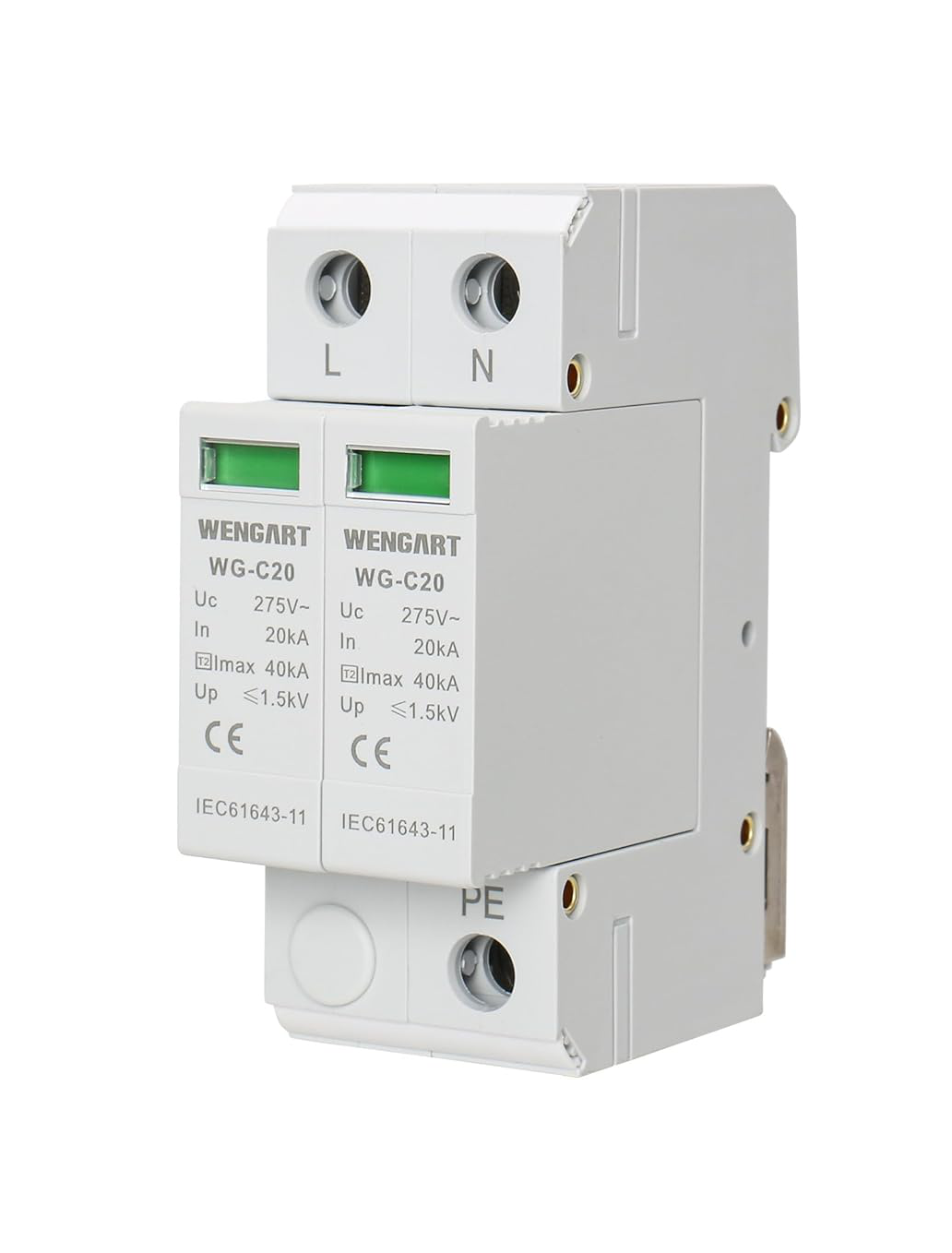

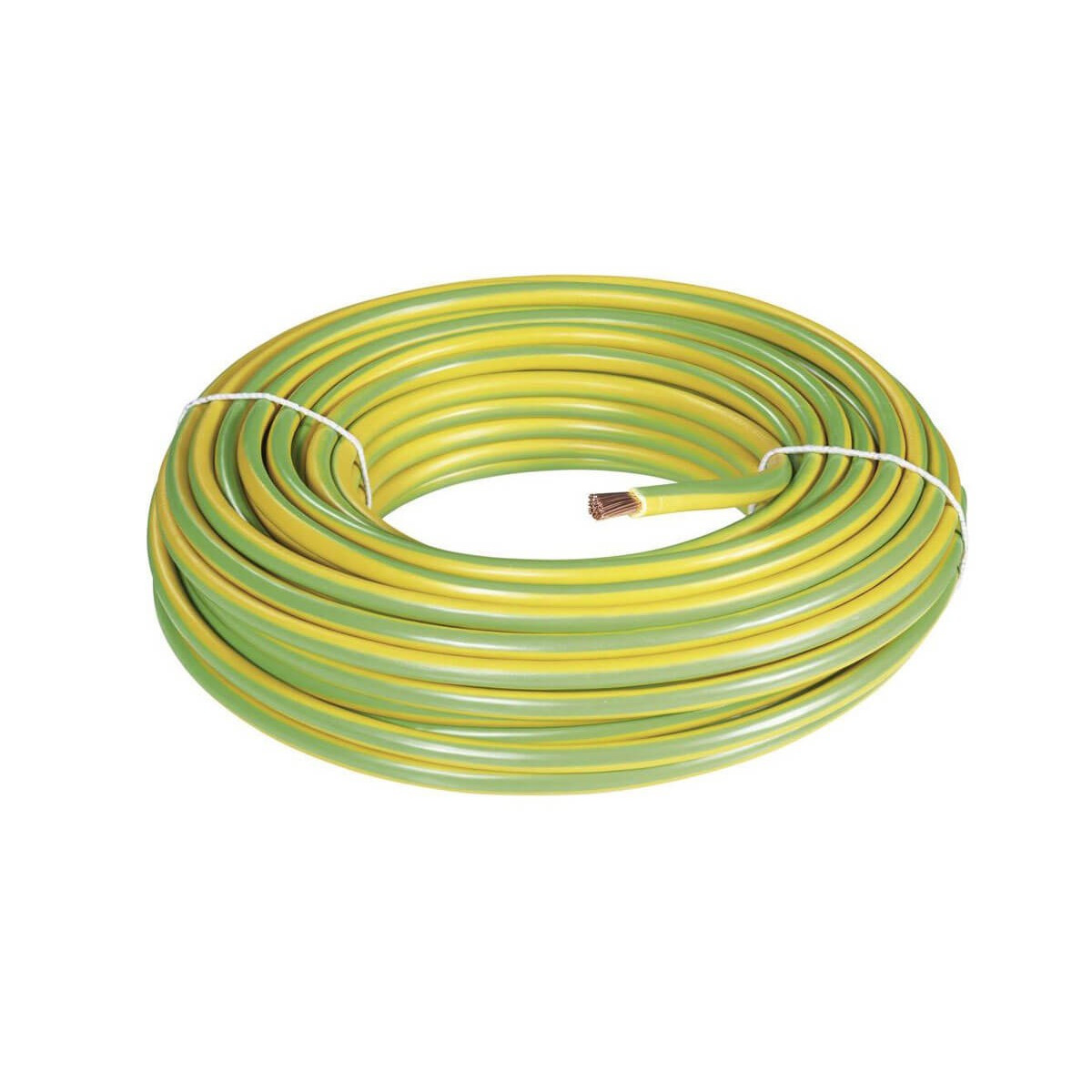

• Protector sobretensiones transitorias: cuando una instalación se alimenta por, o incluye, una línea aérea con conductores desnudos o aislados, se considera necesaria una protección contra sobretensiones de origen atmosférico en el origen de la instalación. El protector debe estar conectado a la toma a tierra.
• Interruptor Control de Potencia (ICP): con los contadores digitales ya no es necesario tener ese componente en el cuadro eléctrico.
• Interruptor General Automático (IGA): Es el interruptor que protege a todos los componentes que le siguen frente a sobrecargas y cortocircuitos el corte del suministro eléctrico debe de ser omnipolar (cortara fase y neutro).
• Interruptor Diferencial (ID): Cuenta los electrones que entran y los que salen, cuando hay una cierta diferencia (más de 30 mA en viviendas) y tenemos instalada una buena toma a tierra esa fuga de más de 30 mA se ira por el cable de toma a tierra y saltara el diferencial. Si no tenemos toma a tierra en la vivienda, cuando toquemos el electrodoméstico que provoca la fuga recibiremos una descarga eléctrica y eso hará saltar el diferencial, descarga peligrosa cuan es superior a 30 mA.
• Pequeños Interruptores Automáticos (PIA): Protegen los diferentes circuitos de la vivienda (iluminación, enchufes, electrodomésticos, etc.) frente a sobrecargas y cortocircuitos.
